Desgasificado de Aceite Dieléctrico
El aceite aislante, está compuesto principalmente de parafina, carbonos petrolíferos saturados y otras sustancias, este aceite se recibe del petróleo mediante la separación fraccionada, se deteriora por la acción de la humedad, del oxígeno, por la presencia de catalizadores (cobre) y por temperatura.
La combinación de estos elementos, efectúan una acción química en el aceite, que da como resultado, entre otros, la generación de ácidos que atacan intensamente a los aislamientos y a las partes mecánicas del transformador. De esta acción química resultan los lodos que se precipitan en el transformador y que impiden la correcta disipación del calor, acelerando por lo tanto el envejecimiento de los aislamientos y su distribución. La humedad presente en el aceite, se puede originar por el aire que inhala el transformador durante su proceso de trabajo, por fallas en sus juntas y fugas en general.

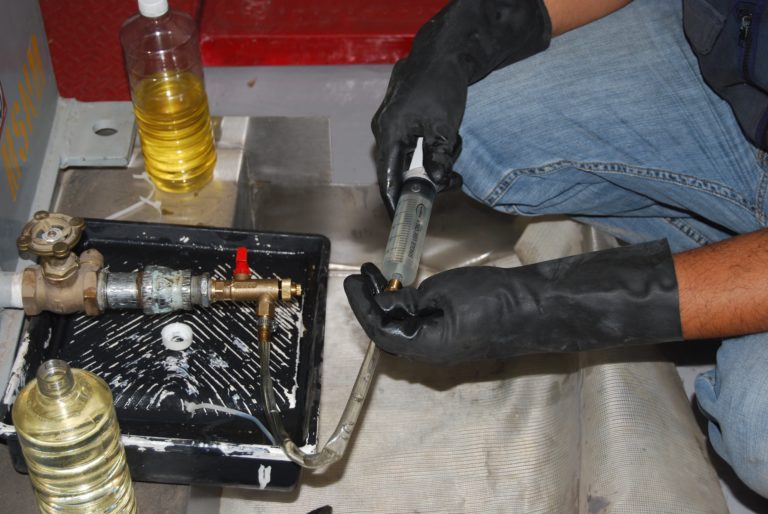

Si al realizar las pruebas Físico – Químicas y Cromatografía de Gases al aceite, estas nos arrojan valores no favorables, entonces es necesario proceder a realizar el Filtrado y Desgasificado al alto vacío del mismo.
En Delta Servicios Eléctricos nos especializamos en Mantener al aceite aislante del transformador en condiciones adecuadas para lograr un proceso de desgasificación ayuda a eliminar las moléculas de agua en el aceite.
Los gases disueltos que se aparecen en el aceite pueden causar el chispeo, coronas y, por cierto, recalentamiento que acarrea la bajada de rendimiento eléctrico de equipamiento y plazo de servicio de transformador. Además, la contaminación de de aceite afecta su rigidez dieléctrica.
A la larga, debido a que los estándares de eficacia de los transformadores de distribución, surge la necesidad de realizar la desgasificación de aceite. Los gases se distribuyen en el aceite en forma de moléculas separadas o moléculas unidas que no son visibles para los ojos.
Los principales contaminantes de los aceites son agua, y partículas, pero la rehabilitación del aceite no es la misma, esto depende si el aceite se ha mezclado con las partículas o no, además de que no todos los equipos limpian cualquier contaminante; en ocasiones va a ser imposible recuperar el aceite, pero en la mayoría de los casos es recuperable tratándolo con los diferentes procesos que existen.
El aceite dieléctrico puede ser recuperado cuando se haya contaminado con:
- Agua ya sea en estado líquido o gaseoso.
- Sólidos como la tierra, plásticos, aserrín.
- Gases como el Oxígeno, dióxido o monóxido de carbono, etc.
- Líquidos como Anticongelante, agua, líquido de corte.
- Mixto como tierra, rebabas, agua.
Los resultados son una mejora en las propiedades dieléctricas del aceite como su rigidez dieléctrica, tensión interfacial, disminuir el contenido de ppm. de agua, mejorar su factor de potencia y reducir sólidos.
Se recomienda que el tratamiento de aceite se efectuó por lo menos una vez al año, y si el medio ambiente es muy contaminado dos veces al año.
Para la rehabilitación del aceite dieléctrico pueden realizarse dos tipos de procedimientos (los cuales pueden ser realizados con los diferentes equipos existentes):
- Filtración de aceite dieléctrico, cuando el aceite solo se ha mezclado con partículas sólidas.
- Desgasificación de aceite dieléctrico cuando está sin mezclarse con otro tipo de contaminantes condensables como: agua.
El aceite es desgasificado mediante equipos especiales denominados desgasificadores de vacío, los cuales consisten en dos tanques metálicos llenos con anillos de superficie irregular que incrementan la superficie del aceite que va a ser esparcido. Sobre cada tanque podemos encontrar un rociador el cual tiene el propósito distribuir uniformemente el aceite en el volumen total del tanque. Posteriormente los tanques son evaluados por medio de bombas de vacío, entonces van fluyendo en capas delgadas hacia la superficie de los anillos y el aceite es desgasificado. Para finalizar del desgasificador, el aceite va hacia el tanque del transformador, mientras que el tanque es vaciado a la misma presión del desgasificador.
Por lo general en las plantas de desgasificación, se usan equipos portátiles y estacionarios para la reparación de transformadores. Como el Megger OTS60PB el cual es robusto, liviano, portátil y sobretodo preciso en la realización de pruebas de tensión de ruptura en líquidos aislantes minerales, éster y de siliconas.
En Delta Servicios Eléctricos, realizamos diferentes pruebas eléctricas, como la Termografía, la Calidad de energía, la Desgasificación de aceite dieléctrico, entre otras.
Si quieres saber más información acerca de las pruebas eléctricas y de mantenimiento, como la Desgasificación de aceite dieléctrico, no dudes en contactarnos.
